视频播放简单原理

• 前言
• 视频播放基本流程
• 基本概念
• 常用流媒体协议
• 常用封装
• 视频编码
• 音频编码
• 音画同步
• 后话
• 参考

前言

前段时间做了一个直播模块，没有意外都是用第三方服务实现的，基本都是业务的东西，有时间就开始研究下相关的技术，不能一直做黑盒程序猿啊。
这篇文章主要是记录视频播放的简单原理，很多内容都是摘录自雷神等人的博客，希望不会被怪罪。想要深入研究很推荐去雷神的专栏看一下(https://blog.csdn.net/leixiaohua1020)，在此缅怀这位无私智者。

视频播放基本流程

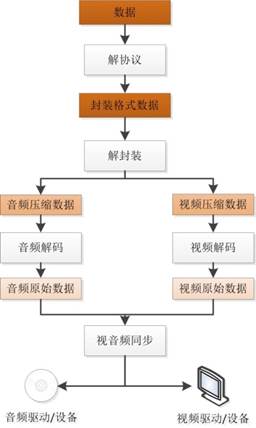

图1、视频播放流程图

1. 解协议：将流媒体协议的数据，解析为标准的相应的封装格式数据，常用协议：HTTP、RTMP、MMS等；
2. 解封装：将输入的封装格式的数据，分离成为音频流压缩编码数据和视频流压缩编码数据，常见视频格式：MP4、MKV、FLV、RMVB等
3. 解码（视、音频解码）：将视频/音频压缩编码数据，解码成为非压缩的视频/音频原始数据，常见解码：视频编码H264->像素数据YUV/RGB、音频编码AAC->采样数据PCM
4. 音画同步：根据解封装模块处理过程中获取到的参数信息，同步解码出来的视频和音频数据，并将视频音频数据送至系统的显卡和声卡播放出来，以FFmpeg库为例，利用时间戳去同步二者：PTS（Presentation Time Stamp 显示时间戳）、DTS（Decoding Time Stamp 解码时间戳）；
5. 终端设备播放：显卡、声卡对视（YUV、RGB）音频（PCM）的输出。

基本概念

1. 分辨率：指每一帧画面的大小,宽乘高等于若干像素。目前主流的高清格式通常为：720p（1280×720）、1080p（1920×1080）、2K（2560x1440）、4K（4096×2160）
2. 码率（比特率，bit per second / bps / bit rate）：指单位时间传输的或解码的位数。码率越大，说明单位时间内取样率越大，数据流精度就越高，这样表现出来的的效果就是：视频画面更清晰画质更高。
3. 帧率（frames per seconds / fps）：指播放时每秒移动多少帧。通常说一个视频的25帧，指的就是这个视频帧率，即1秒中会显示25帧；视频帧率影响的是画面流畅感，也就是说视频帧率超高，表现出来的效果就是：画面越显得流畅。一般NTSC①是30,PAL②是25，帧速太低则画面不连续播放的流畅性就差，所以要恰到好处才行。
4. 采样率（sample rate）：指每秒采集的次数，这个是指音频的，采的越多，声音质量越好，当然体积也会大。

码率影响体积，与体积成正比；码率越大，体积越大；码率越小，体积越小。
帧率影响画面流畅度，与画面流畅度成正比：帧率越大，画面越流畅；帧率越小，画面越有跳动感。如果码率为变量，则帧率也会影响体积，帧率越高，每秒钟经过的画面越多，需要的码率也越高，体积也越大。
分辨率影响图像大小，与图像大小成正比：分辨率越高，图像越大；分辨率越低，图像越小。

常用流媒体协议

不管是观看视频还是直播，大多数都需要通过网络传播，服务器与客户端都需要遵循一定的协议才能实现数据的传输与解析。目前已经有很多流媒体协议（如表1所示），各有优劣，将来还会有更多的机构制定、推出不同的协议，以解决现有的问题。
基于TCP的协议传输可靠，但是会有抖动、延迟等问题。基于UDP的协议虽然抖动和延迟情况会好些，但是不够可靠存在丢包的情况。所以不能说哪个协议最好，只能根据自身业务需求选择一种适合的协议，亦或是自行制定协议，在封装可靠的UDP连接等。

常用封装

一般我们所说的视频包括画面和声音，二者分开的话顶多算是图片和音频，封装便是把画面和声音打包到一起组成视频文件，解封装便是打包的逆过程，将画面和声音分开，播放是交给不同的设备输出。视频封装同样有很多格式，平时都是以文件后缀就可以区分，如常见的：.mp4、.flv、.rmvb等等。支持不同的音视频编码决定其最终的画质和音质；支持流媒体协议与否，决定其能不能以流媒体形式传输。

视频编码

如果视频中每一帧的画面都是原图片的话，最后生成的视频将是巨大的。在一些视频中往往会有一段时间，画面的大部分内容都是相同的，这个时候就可以进行前后画面的对比，进行一定的压缩操作以达到节省空间的作用，这种压缩操作就是视频编码。不同的压缩算法，就产生了不同的编码格式，应用的比较广泛的就是H.264了，接下来也会深入的去学习一下。

音频编码

音频编码和视频编码的道理一个样，对原始音频数据的压缩，为的也是节省空间，AAC和MP3应用广泛。

音画同步

音视频是不同设备去采集，音视频编码解码时间不一致，流媒体传输将音视频分开传输等等原因，不作处理，声音和画面播放往往是不同步的，直接播放肯定是没法看的。采集的时候需要给每个视频帧和音频样本加上时间戳，再通过一个基准将音画进行同步处理，解决方案有如下几种：

1. 将视频同步到音频上，就是以音频的播放速度为基准来同步视频。视频比音频播放慢了，加快其播放速度；快了，则延迟播放。
2. 将音频同步到视频上，就是以视频的播放速度为基准来同步音频。
3. 将视频和音频同步外部的时钟上，选择一个外部时钟为基准，视频和音频的播放速度都以该时钟为标准。

后话

经过一段时间的学习，反反复复看雷神的博客，写了些代码实践验证，音视频这个领域广度和深度是我无法想象的，还是要靠慢慢的积累。文中有什么错误和不足欢迎指正。

参考

《视音频编解码技术零基础学习方法》
《FFMPEG编码：参数研究》
《FFmpeg学习6：视音频同步》
